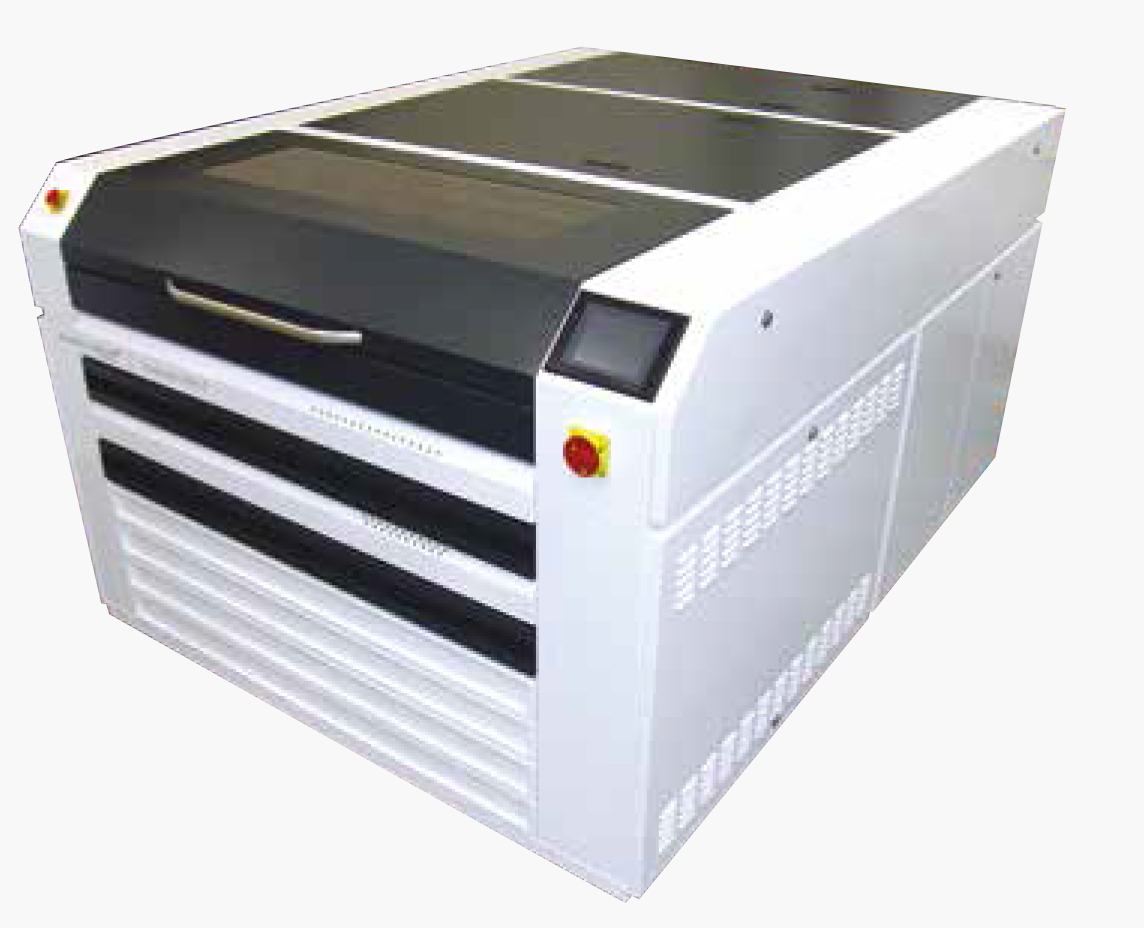

Concept 205 C to kompaktowe urządzenie nowej generacji do przygotowania płyt fleksograficznych zawierające:
– sekcję naświetlania UVA
– sekcję wymywania płyt
– sekcje suszenia
– sekcję doświetlania UVA i UVC
Urządzenie przeznaczone jest do wykonywania płyt w maksymalnym formacie 660 x 810 mm (26 x 32″).
Sekcja naświetlania UVA
W nowym modelu zastosowano chłodzenie blatu do naświetlania płyt, dzięki czemu dodatkowo stabilizuje się proces ekspozycji płyt. Zastosowany układ naświetlania zawierający 18 lamp UV-A 60W 10/R pozwala uzyskać wysoką energię wyjściową (nawet do 25mW/cm2).
System automatycznie kontroluje lampy oraz wentylator i zapewnia tym samym stałą temperaturę świetlówek oraz informację o konieczności ich wymiany.
Oprócz chłodzenia blatu z nowym urządzeniu zastosowano także optyczny czujnik kontroli wydajności lamp, dzięki czemu możliwe jest zachowanie jednorodnego rozkładu światła i tym samym idealnego naświetlenia płyt niezależnie od zużycia lamp.
Sekcja wymywania
W automatycznej sekcji wymywania zastosowano obecnie 4 szczotki (o 2 więcej niż w poprzedniej wersji) wykonujące ruch obrotowy i oscylacyjny oraz pojedynczą szczotkę (wałek) wymywania końcowego, która zbiera resztki pozostałe na płycie na sam koniec procesu wymywania.
W sekcji wymywania wykonywana płyta mocowana jest bezpośrednio do samoprzylepnej powierzchni, dzięki czemu nie jest konieczna perforacja fragmentu płyty celem jej zamocowania na listwie transportującej.
Dzięki systemowi termostatowania solwentu operator urządzenia ma możliwość dokładnej kontroli i nastawy jego temperatury, natomiast zintegrowany wyciąg par rozpuszczalnika dba o ich usuwanie ze środowiska pracy. Powyższe opcje w połączeniu z automatycznym systemem pomiaru zawartości polimeru w solwencie oraz realizowanej w sposób ciągły regeneracji roztworu wymywającego w maszynie pozwala uzyskać stabilne i powtarzalne warunki pracy w sekcji wymywania płyty drukowej.
Sekcja suszenia
Na sekcję suszenia składają się 4 izolowane szuflady suszarki z dwoma elementami grzejnymi o mocy 800W każdy. Takie rozwiązanie pozwala zapewnić lepszą jednorodność rozkładu temperatury i tym samym zredukować czas suszenia. Każda szuflada posiada zintegrowany wyciąg odparowanego solwentu oraz niezależny timer.
Sekcja doświetlania UVA i UVC
W tej części zastosowano 12 lamp UV-A 60W oraz 11 lamp UV-C 75W co pozwala na dokładne wykończenie płyty drukowej. Również tutaj, podobnie jak w sekcji naświetlania głównego, zastosowano integrowany system czujników uszkodzenia lamp oraz wyciąg oparów solwentu.
